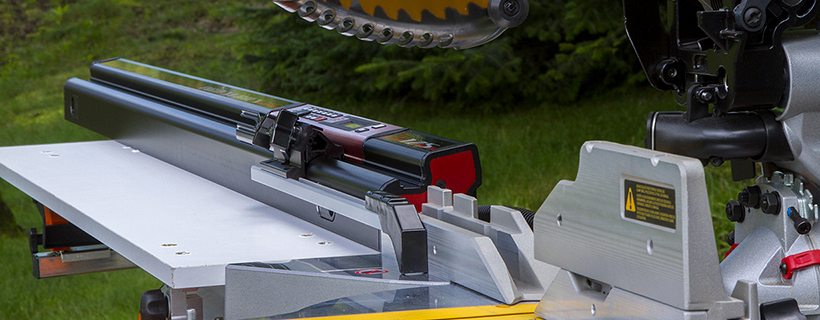

Simple, Rapide, Exact… Installez votre règle EXACTLENGTH PRO en quelques étapes faciles.



Avant d'entreprendre l'installation de votre règle EXACTLENGTH PRO, il est important de lire attentivement la section “avertissements de sécurité généraux” qui se trouve à la page 3 du guide de l'usager, inclus avec le produit. Ce manuel complet peut également être consulté ou téléchargé directement à partir de notre site Internet au www.exactlength.com. Toutes les instructions d’installation et d’utilisation de  votre règle EXACTLENGTH PRO, se retrouvent de façon plus exhaustive dans notre guide de l'usager.



Tout le matériel nécessaire pour l'installation de la règle motorisée EXACTLENGTH PRO est inclus avec le produit. Les outils suivants seront nécessaires:



• 1 perceuse

• 1 foret de 1/4 de pouce

• 1 tire-ligne (chalk line)

• 1 règle ou un ruban à mesurer

• 1 crayon de plomb ou un marqueur

• 1 clé combinée de 7/16 de pouce

• 1 clé hexagonale (Allen key) de 5/32 pouce



ATTENTION: Assurez-vous que votre scie n’est pas branchée. La table sur laquelle vous envisagez d’installer la règle doit avoir au moins la même longueur que cette dernière et dépasser la plaque arrière de la scie d'au moins deux pouces.



Avant de commencer l’installation, veillez à ce que la surface de la table de montage se trouve à la même hauteur que le tablier de votre scie. Pour fixer rapidement et facilement la règle à votre table de travail, celle-ci est munie d'une rainure en forme de T pour accepter des boulons de 1/4 de pouce de diamètre fournis avec le produit. Le centre de cette rainure se trouve à une distance exacte de 1 pouce de la façade de la règle.



Fixer la règle à votre table



Avec l'aide d'un tire-ligne ou d'une règle assez longue, faites un trait sur votre table correspondant à la plaque arrière de la scie. Cette ligne marquera l’emplacement de la façade de la règle. Tracez ensuite  une seconde ligne précisément à un pouce en arrière de la première, qui deviendra notre ligne d'installation. Cette ligne correspond aussi au centre de la rainure de la règle.



Ensuite, il suffit de percer quatre trous avec la mèche de 1/4 de pouce sur votre ligne d'installation. Les trous doivent être à égale distance pour équilibrer la fixation de la règle et doivent se trouver à au moins 8 pouces des extrémités de la règle pour éviter que les boulons ne se retrouvent vis-à-vis des contrôles.



Glissez maintenant les quatre boulons, inclus dans l'emballage, à l’intérieur de la rainure et insérez-les dans les quatre trous percés précédemment. Il ne reste qu'à fixer solidement la règle sur votre table de travail à l’aide des écrous et des rondelles. Assurez-vous que la façade de la règle soit bien alignée avec la plaque arrière de la scie et que son extrémité soit le plus près possible de la plaque arrière avant de bien serrer les écrous à l'aide de la clé combinée de 7/16 de pouce.



Installer la butée



Une fois la règle fixée, l'étape suivante consiste à installer et ajuster la butée. Assemblez d’abord la butée comprenant le verrou et la barre d'ajustement. Pour cela, il suffit de faire glisser les deux écrous dans la barre d’ajustement. Assurez-vous d'insérer la barre du bon côté selon votre règle, le bout en plastique de la barre d’ajustement devra pointer vers la scie. Ne serrez que légèrement les boulons, car, plus loin dans la procédure, la position de la barre devra être ajustée en fonction de l’emplacement de la lame de votre scie.



Installez maintenant la butée sur le patin de la règle. Une rainure sur le patin sert de guide au verrou afin de bien positionner la butée. Une fois que le verrou est positionné dans la rainure, serrez bien les deux poignées de serrage. Il n'y a aucun avantage à trop serrer les poignées. Assurez-vous également que votre scie est débranchée et en position relevée pour que la lame ne se trouve pas dans la course de la butée.



Ajuster la butée



Votre règle EXACTLENGTH PRO est maintenant prête à être utilisée pour la première fois. À la mise sous tension, la règle amorcera sa procédure d'initialisation. Une fois l'initialisation terminée, appuyez sur la touche OK et la butée se déplacera jusqu’à l’extrémité de la règle. Vérifiez alors que tous les angles de la scie sont à zéro. Ajustez votre butée en desserrant d'abord les boulons d’ajustement et en glissant cette dernière jusqu’à ce qu’elle dépasse le plan de la lame d’environ 1/2 pouce. IMPORTANT: Si la butée ne dépasse pas la lame, il sera impossible de bien faire le zéro. Dans ce cas, une mise à zéro avec Jalon sera nécessaire.  Une fois la butée ajustée, bien serrer les boulons d’ajustement de la butée avec la clé hexagonale de 5/32 de pouce.



Lors de l'installation, il est important de suivre les recommandations suivantes :



• En aucun temps, la butée ne doit servir de renfort ou de structure à votre table. Ceci pourrait endommager la règle ou empêcher celle-ci de bien fonctionner.

• Ajustez la règle le plus près possible de votre scie. Il ne devrait pas y avoir d’espace libre entre le tablier de la scie et la règle.

• Alignez la règle avec la plaque arrière de la scie. Un mauvais ajustement pourrait affecter la précision de la règle.

• Utilisez un minimum de quatre boulons d’ancrage pour que la règle soit solidement fixée à votre table de travail. Pour une règle de plus de 8 pieds, utilisez un boulon supplémentaire pour chaque 2 pieds additionnel.



Voilà, votre règle EXACTLENGTH PRO est installée. Vous êtes maintenant prêt à suivre la procédure de "MISE À ZÉRO". Pour ce faire, visionnez la vidéo de "MISE À ZÉRO" de la série EXACTLENGTH PRO. Vous pouvez également vous référer au guide de l'usager dans la section "MISE À ZÉRO" ou consulter la section “MISE À ZÉRO” de la page “PRODUITS” de notre site Internet.
